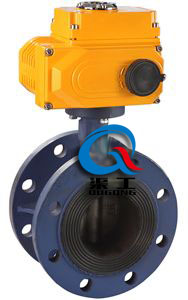

D971J電動軟密封蝶閥

一、電動襯膠蝶閥 產品概述

本公司的電動襯膠蝶閥的蝶板安裝于管道的直徑方向。電動襯膠法蘭蝶閥不光具有優良的防腐（耐堿、鹽性能，耐弱酸侵蝕）、減磨性能，（比普通蝶閥使用壽命時間長）而且具有無毒、抗菌、防霉等特點，還有操作力矩小，（比普通有銷蝶閥減少百分之四十）維修方便，外形美觀等優點。電動軟密封蝶閥在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

電動襯膠法蘭蝶閥	電動襯膠蝶閥 (對夾式)

二、電動襯膠蝶閥 產品特點

（1）采用襯膠無銷，可使介質與金屬分離。
（2）密封面受磨性好。
（3）可以多種位置安裝，維修方便。
（4）密封件可以替換，密封性能良好達到雙向密封零泄漏。
（5）橡膠材料無毒性，并且抗菌、抗霉。

三、電動襯膠蝶閥 主要設計標準

四、電動襯膠蝶閥 執行器參數及特點

（1）功能良好:智能型、調節型、開關式。
（2）體積小巧：體積相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列?！軩N600口徑閥門一般采用380VAC電動執行器。

五、電動襯膠蝶閥 主要零件材料

六、電動襯膠蝶閥 主要性能規范

七、電動襯膠蝶閥 外形圖

電動襯膠法蘭蝶閥	電動軟密封蝶閥 (全襯膠、半襯膠)

八、電動襯膠蝶閥 安裝連接尺寸

九、電動襯膠蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
