    氣動薄膜單座調節閥

    ZJHP氣動薄膜單座調節閥

    一、氣動薄膜單座調節閥 產品概述

    本公司的ZJHP系列精小型氣動薄膜單座調節閥，是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，氣動單座調節閥具有結構緊湊、重量輕、動作快、壓降損失小、閥容量大、流量特性精度高、維護方便等優點，可用于苛刻的工作條件。多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜單座調節閥主要應用于控制氣體、液體、蒸汽等介質，適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
    氣動薄膜單座調節閥操作穩定,具有穩定的動作特性,微小的閥座泄漏、精度高的流量特性、寬大的可調范圍等特點。

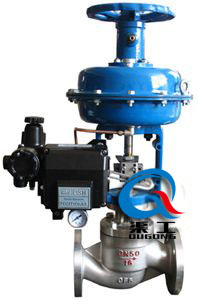

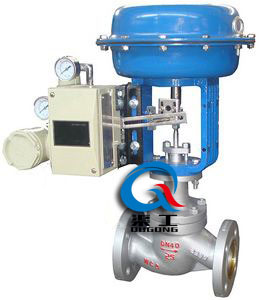

    ZJHP氣動薄膜單座調節閥（配HEP定位器） ZJHP氣動薄膜單座調節閥（配YT1000L定位器）
    ZJHP氣動薄膜單座調節閥 (配HEP定位器) ZJHP氣動薄膜單座調節閥 (配YT1000L定位器)

    二、氣動薄膜單座調節閥 主要技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
    等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
    允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
    額定行程 16 25 40 60 100
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 單座柱塞型閥芯
    流量特性 直線性、等百分比

    三、氣動薄膜單座調節閥 執行器技術參數

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140～400KPa
    氣源接口 RC1/4"
    環境溫度 -30～+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

    四、氣動薄膜單座調節閥 內部結構圖

    氣動單座調節閥（金屬硬密封結構） 氣動單座調節閥（四氟軟密封結構）
    氣動單座調節閥 (金屬硬密封結構) 氣動單座調節閥 (四氟軟密封結構)

    五、氣動薄膜單座調節閥 主要零件材料

    1 閥體 WCB 304 316 316L
    2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    3 閥座 304 304 316 316L
    4 閥芯 304/304+F46 304/304+F46 316/316+F46 316L/316L+F46
    5 導向套 304 304 316 316L
    6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    7 閥蓋 WCB 304 316 316L
    8 閥桿 304 304 316 316L
    9 金屬墊 304 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
    12 填料壓蓋 WCB 304 316 316L

    六、氣動薄膜單座調節閥 主要性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% ≤2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30：1

    七、氣動薄膜單座調節閥 外形圖

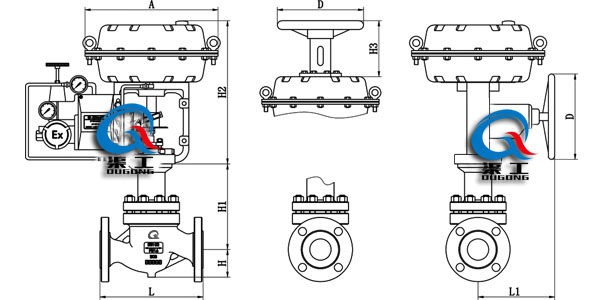

    氣動薄膜單座調節閥（外形尺寸圖）
    氣動薄膜單座調節閥 外形尺寸圖

    八、氣動薄膜單座調節閥 安裝連接尺寸

    公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    L PN16/25 181 184 200 222 254 276 298 352 410 451 600
    PN40 194 197 200 235 267 292 317 368 425 473 610
    PN64 206 200 210 251 286 311 337 394 440 508 650
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
    H1 132 132 158 170 179 214 221 234 270 294 331
    H2 298 298 298 298 298 380 380 380 510 510 510
    H3 180 180 180 180 180 236 236 236 310 310 310
    L1 289 289 289 289 289 347 347 347 476 476 476
    A 282 282 282 282 282 360 360 360 470 470 470
    D 220 220 220 220 220 270 270 270 320 320 320

    歡迎來電咨詢ZJHP氣動單座調節閥產品詳細信息.
