      1. 上海渠工閥門管道工程有限公司

        截止閥

        首頁 >> 產品中心 >> 截止閥

        JY41W氧氣截止閥

        黃銅截止閥

        一、氧氣截止閥 產品概述

        本公司的氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計。
        氧氣截止閥類型:按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。
        主體材料選用不銹鋼或阻燃性較好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂, 并標有明示禁油標記。
        在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。
        我公司的氧氣截止閥,自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!

        JY41W氧氣截止閥 (全不銹鋼) JY41W氧氣截止閥 (全銅)
        JY41W氧氣截止閥 (全不銹鋼) JY41W氧氣截止閥 (全銅)

        二、氧氣截止閥 結構特點

        一、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以制止高流速、高沖刷以及阻止產生高溫,從而減小了操作力矩。
        二、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力大大減小。
        三、該閥設有導靜電裝置,可制止因靜電產生火花。
        四、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明示禁油標記。
        五、零件均采用嚴格的脫脂處理

        三、氧氣截止閥 性能規范

        公稱壓力PN 強度試驗壓力MPa 氣密封試驗壓力MPa 適用介質 適用溫度
        水 氣
        1.6 2.4 1.6 氧氣 常溫
        2.5 3.8 2.5
        3.0 4.5 3.0
        4.0 6.0 4.0

        四、氧氣截止閥 主要零件材料

        零件名稱 材料
        閥體、閥蓋、閥瓣 鑄鉻鎳鈦不銹鋼、銅合金
        閥桿 鉻鎳不銹鋼
        閥桿螺母 青銅

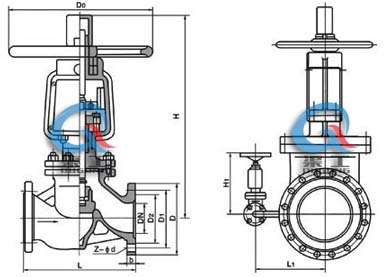

        五、氧氣截止閥 尺寸圖

        JY41W氧氣截止閥 (外形尺寸圖)
        JY41W氧氣截止閥 (外形尺寸圖)

        六、氧氣截止閥 外形連接尺寸及重量

        JY41W-16P JY41Y-16P JY41W-16T

        DN L D D1 D2 b f Z-d H H1 DO L1 重量
        15 130 95 65 45 14 2 4-14 240 / 100 / 6
        20 150 105 75 55 14 2 4-14 270 / 100 / 8
        25 160 115 85 65 14 2 4-14 270 / 125 / 10
        32 180 135 100 78 16 2 4-18 280 / 160 / 14
        40 200 145 110 85 16 3 4-18 350 / 160 / 20
        50 230 160 125 100 16 3 4-18 400 / 320 / 35
        65 290 180 145 120 18 3 4-18 530 / 360 / 50
        80 310 195 160 135 20 3 8-18 560 / 400 / 65
        100 350 215 180 155 20 3 8-18 618 / 450 / 80
        125 400 245 210 185 99 3 8-18 675 / 450 / 106
        150 480 280 240 210 24 3 8-23 743 / 560 / 125
        200 600 335 295 265 26 3 12-23 850 / 640 / 254
        250 650 405 355 320 30 3 12-25 975 270 720 380 418
        300 750 460 410 375 30 4 12-25 1115 270 800 415 502
        400 950 580 525 485 36 4 16-30 1380 280 900 465 980
        450 1050 640 585 545 40 4 20-30 1530 350 / 495 1200
        500 1150 705 650 608 44 4 20-34 1700 400 / 525 1300

        JY41W-25P JY41Y-25P JY41W-25T

        DN L D D1 D2 b f Z-d H H1 DO L1 重量
        15 130 95 65 45 16 2 4-14 240 / 100 / 6
        20 150 105 75 55 16 2 4-14 270 / 100 / 8
        25 160 115 85 65 16 2 4-14 270 / 125 / 10
        32 180 135 100 78 18 2 4-18 280 / 160 / 14
        40 200 145 110 85 18 3 4-18 350 / 160 / 20
        50 230 160 125 100 20 3 4-18 400 / 320 / 35
        65 290 180 145 120 22 3 8-18 530 / 360 / 50
        80 310 195 160 135 99 3 8-18 560 / 400 / 65
        100 350 230 190 160 24 3 8-23 618 / 450 / 88
        125 400 270 220 188 28 3 8-25 675 / 450 / 115
        150 480 300 250 218 30 3 8-25 743 / 560 / 148
        200 600 360 310 278 34 3 12-25 850 / 640 / 293
        250 650 425 370 332 36 3 12-30 975 270 720 380 455
        300 750 485 430 390 40 4 16-30 1115 270 800 415 585
        400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
        450 1050 660 600 555 50 4 20-34 1530 350 / 495 1350
        500 1150 730 660 610 52 4 20-41 1700 400 / 525 1470

        JY41W-40P JY41Y-40P JY41W-40T

        DN L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量
        15 130 95 65 45 40 16 2 4 4-14 240 100   6
        20 150 105 75 55 5l 16 2 4 4-14 270 100    8
        25 160 115 85 65 58 16 2 4 4-14 270 125   10
        32 180 135 100 78 66 18 2 4 4-18 280 160   14
        40 200 145 110  85 76 18 3 4 4-18 350 160   20
        50 230 160 125 100 88 20 3 4 4-18 400 320   35
        65 290 180 145 120 110 22 3 4 8-18 530 360   50
        80 310 195 160 135 121 22 3 4 8-18 560 400   65
        100 350 230 190 160 150 24 3 4.5 8-23 618 450   88
        125 400 270 220 188 176 28 3 4.5 8-25 675 450   115
        150 480 300 250 218 204 30 3 4.5 8-25 743 560   148
        200 600 375 320 282 260 38 3 4.5 12-30 850 640   293
        250 650 445 385 345 313 42 3 4,5 12-34 975 270 720 380 540
        300 750 510 450 408 364 46 4 4.5 16-34 1115 270 800 415 770
        400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
        450 1050 680 610 560 524 60 4 5 20-41 1570 350 495 1550
        500 1150 755 670 612 576 62 4 5 20-48 1740 400 525 1670

        七、氧氣截止閥 訂貨須知

        訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
        1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
        2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
        3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

        歡迎來電咨詢YJ41W不銹鋼氧氣閥產品詳細信息.
