D973H/F電動切斷蝶閥
一、電動開關蝶閥 產品概述
本公司的電動開關蝶閥適用于兩位開關(切斷)控制或者調節的工況場合。電動開關蝶閥其結構分為金屬密封和軟密封結構。金屬密封是采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°的時候密封面仍處于滑動接觸摩擦的問題,實現蝶板在開啟的時候密封面即分離,關閉接觸即密封的情況,達到增加使用壽命、密封性能良好的目的。軟密封結構是采用對夾蝶閥閥體，在其閥體的內壁襯氟或者襯膠，達到與蝶板密封的狀態，可以達到介質不泄漏。因此電動切斷蝶閥主要應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。
|
|
|

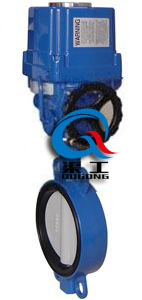

電動開關蝶閥 (D971F/X)
|
電動切斷蝶閥 (D973H/F)
|
二、電動開關蝶閥 產品特點
（1）電動開關蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
（2）電動切斷蝶閥采用不銹鋼“U”型密封圈，具有一些彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
（3）電動開關蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板基本上無磨擦，使用時間長，并具有越關越緊的功能；
（4）電動切斷蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面使用時間長；
（5）電動開關蝶閥結構好，“開關”轉動閥桿90°就可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能良好；
（6）電動切斷蝶閥具有抗高溫、耐低溫、良好的耐腐蝕性等特征。
三、電動開關蝶閥 主要設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、電動開關蝶閥 電動執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；有要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
執行器特點：
1.良好的功能:智能型、調節型、開關式。
2.體積小巧：體積相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用良好的球型凸出結構，使觀察方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
|
五、電動開關蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼
|
|
密封圈
|
多種橡膠、聚四氟、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
六、電動開關蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
|
適用溫度
|
碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃
|
七、電動開關蝶閥 外形圖
|
|
|
電動開關蝶閥 (硬密封)
|
電動開關蝶閥 (軟密封)
|
八、電動開關蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L1/L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
毫米
|
硬密封
|
軟密封
|
D1
|
n-Фd
|
D1
|
n-Фd
|
D1
|
n-Фd
|
|
50
|
2
|
43
|
112
|
63
|
530
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
|
65
|
2-1/2
|
46
|
115
|
70
|
530
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
|
80
|
3
|
46
|
120
|
83
|
565
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
138
|
105
|
600
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
|
125
|
5
|
56
|
164
|
115
|
640
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
|
150
|
6
|
56
|
175
|
137
|
705
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
|
200
|
8
|
60
|
200
|
164
|
775
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
|
250
|
10
|
68
|
243
|
206
|
945
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
|
300
|
12
|
78
|
250
|
230
|
1070
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
|
350
|
14
|
78
|
280
|
248
|
1140
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
|
400
|
16
|
102
|
305
|
289
|
1210
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
|
450
|
18
|
114
|
350
|
320
|
1335
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
|
500
|
20
|
127
|
380
|
343
|
1415
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
|
600
|
24
|
154
|
445
|
413
|
1605
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
|
700
|
28
|
165
|
480
|
478
|
1844
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
|
800
|
32
|
190
|
530
|
525
|
2040
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
|
900
|
36
|
203
|
580
|
585
|
2255
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
40
|
216
|
650
|
640
|
2380
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
48
|
254
|
760
|
755
|
2640
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
九、電動開關蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
