智能電動調節閥執行器提高了閥門控制精度

電動調節閥由電動調節閥執行器和調節閥體組裝而成，電動調節閥執行器是控制整個調節閥的主要部分。從功能方面來劃分，電動調節閥執行器主要分為普通和智能，這里主要給大家分析一下智能電動調節閥執行器的結構組成和工作原理。

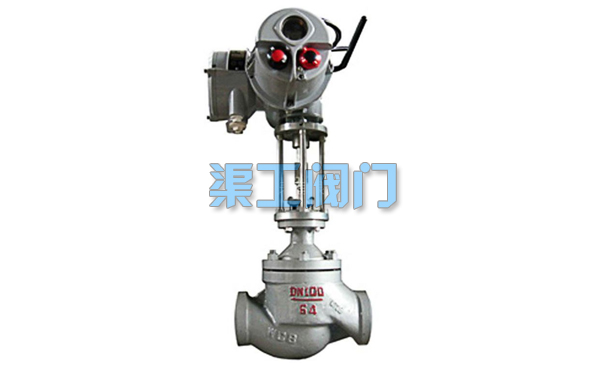

智能電動調節閥-上海渠工閥門

傳統的電動調節閥執行器功能相對簡單，采用伺服放大器和執行機構就可以完成基本的功能設計，但是智能型電動調節閥執行器要完成人機交互、智能控制、通訊等一些相對比較復雜的功能，這就要求在傳統電動調節閥執行器的基礎上增加一些新的模塊來支撐這些功能。

智能電動調節閥執行器的基本功能模塊主要由主控單元、接口模塊、電源模塊、功率驅動模塊、伺服驅動控制模塊、檢測反饋模塊組成。智能電動調節閥執行器主控單元通過接受CAN總線傳送的上位機命令并結合所要調控的對象（如閥門）的檢測傳感器反饋回來的信號，主控CPU據此計算所需的速度控制信號，然后將該信號傳送至何服驅動控制模塊，功率驅動模塊驅動電機轉動，使被控對象（閥門）的開度在理想的時間內達到一個合理的位置。智能電動調節閥執行器利用了現場總線通信技術將伺服放大器和功率驅動模塊緊密聯系起來，實現了主控單元和執行機構的雙向通訊、在線標定、自我診斷、保護等多種功能，很大程度上提高了控制精度和設備運行的安全性。

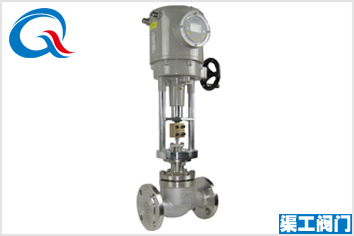

智能電動調節閥圖片-上海渠工閥門

智能電動調節閥由其本身結構簡單，操作方便，選用調溫范圍較廣、響應時間快、密封性能好，并可在運行中隨意進行調節，因而普遍應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
