氣動蝶閥由氣動執行機構和蝶閥組合而成，由于蝶閥本身的特點，如重量輕，結構簡單，易于操作等，常在大口徑低壓管道上安裝使用。氣動蝶閥按照蝶閥密封形式分類，可分為氣動軟密封蝶閥，氣動硬密封蝶閥，氣動自密封蝶閥等；按照氣動執行機構分類，可分為雙作用氣動蝶閥，單作用氣動蝶閥。本文主要介紹雙作用氣動蝶閥和單作用氣動蝶閥的工作原理。
雙作用氣動蝶閥的工作原理：
雙作用蝶閥有左右兩個氣室，氣動蝶閥由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同，在兩個氣室之間會(huì )形成壓差，從而推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時候，運動停止。若是需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改變閥芯、閥座間的流通面積，以達到調節目的。

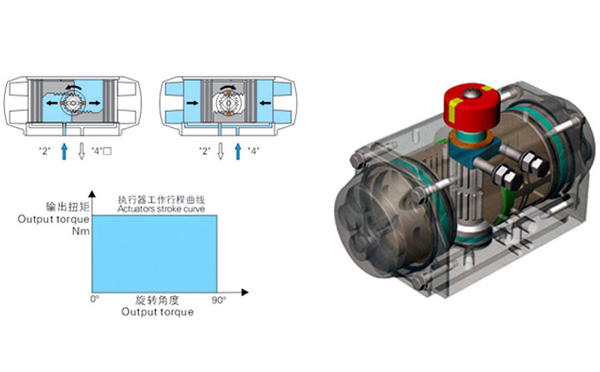

氣動雙作用執行機構內部結構圖
單作用氣動蝶閥的工作原理：
單作用蝶閥的單作用定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中，由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下，氣缸活塞會(huì )做直線運動。通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡，則運動停止。并且，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

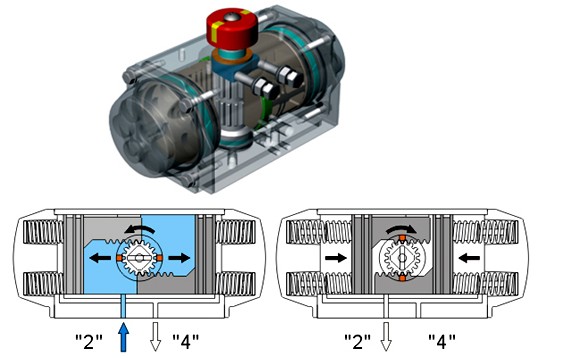

氣動單作用執行機構內部結構圖

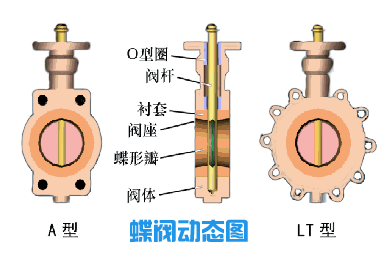

附：氣動蝶閥安裝管路示意圖
了解更多氣動蝶閥產品，請瀏覽氣動蝶閥分類目錄！
